Vilka varianter av ABB Terra AC kan du välja?

Du väljer mellan fyra effektnivåer: 3,7 och 7,4 kW för enfas samt 11 och 22 kW för trefas. De motsvarar 16 eller 32 A. Köparen väljer även fast Typ 2-kabel eller Typ 2-uttag, och uttaget finns med eller utan lock beroende på variant. Terra AC är därför en artikelserie där produktkoden behöver kontrolleras, inte en enda box med samma utrustning i varje paket.

Valet mellan kabel och uttag påverkar vardagen mer än de flesta andra optionsval. Fast kabel ger snabb hantering utan att en lös kabel behöver hämtas ur bilen. Ett uttag ger frihet att välja kabellängd och gör kabeln enklare att byta vid slitage. På uttagsvarianten behöver kabelns märkström matcha bilens behov, eftersom en kabel med lägre kapacitet begränsar effekten även när bilen, boxen och installationen klarar mer.

Vad begränsar den verkliga laddhastigheten?

Den verkliga laddhastigheten begränsas av boxens märkström, bilens ombordladdare, den lösa kabeln på en uttagsvariant och fastighetens tillgängliga effekt. ABB:s exempel för ett batteri på 40 kWh anger cirka 11 timmar vid 3,7 kW, 6 timmar vid 7,4 kW, 4 timmar vid 11 kW och 2 timmar vid 22 kW. ABB anger samtidigt ungefär 19, 35, 55 respektive 110 kilometers räckvidd per laddtimme vid dessa effekter.

Siffrorna är ABB:s räkneexempel och inga löften om laddtid eller räckvidd. En bil som tar emot högst 11 kW AC laddar inte snabbare från en Terra AC på 22 kW. Batteristorlek, temperatur och bilens förbrukning påverkar också resultatet. På en uttagsvariant sätter kabelns märkström ett eget tak, så en kabel med lägre kapacitet kan begränsa en box och bil som annars klarar högre effekt.

För en rättvis offertjämförelse ska vald effekt kopplas till både bilens AC-kapacitet och fastighetens elmatning. Det är sällan meningsfullt att välja 22 kW enbart för att det är högsta tillgängliga effekt. Däremot kan 22 kW vara relevant i en gemensam anläggning där framtida bilar och flera användare ska kunna dra nytta av kapaciteten.

Hur styrs laddning, behörighet och uppkoppling?

Terra AC konfigureras med ChargerSync eller ABB:s webbportal och kommunicerar via Ethernet RJ45, Bluetooth och wifi. 4G finns bara på vissa varianter eller som tillval. På en parkering med svag wifi-täckning behöver nätverksvalet därför avgöras innan boxen beställs. Fast Ethernet ger en annan installation än 4G och påverkar vilken kabeldragning som krävs till laddplatsen.

Autentisering sker med appen eller RFID, men ABB listar RFID-läsaren som ett extra tillval. Den ingår därmed inte i alla exemplar. OCPP 1.6 finns i de tekniska specifikationerna och gör det möjligt att ansluta laddaren till ett externt drift- eller betalsystem. Det är särskilt relevant för en bostadsrättsförening, ett hotell eller en arbetsplats där behörighet och debitering behöver hanteras av en operatör. Om flera förare ska använda taggar finns jämförbara modeller under RFID-laddbox, men varje modells standardutrustning behöver kontrolleras separat.

Installatören använder TerraConfig via Bluetooth för att ställa högsta effekt, aktivera öppet laddläge och konfigurera OCPP mot en extern backend. Det skiljer installatörsverktyget från ChargerSync, som bland annat hanterar start och stopp, RFID-kort, laddscheman och statistik. Den uppdelningen är praktisk vid felsökning eftersom ägaren och installatören arbetar i olika gränssnitt.

Vad krävs i elcentralen?

Terra AC kräver en extern jordfelsbrytare av minst typ A med högst 30 mA utlösningsström enligt ABB:s installationsmanual. Boxen har DC-läckströmsövervakning över 6 mA, så ABB anger att en extra jordfelsbrytare av typ B inte behövs. Inbyggt DC-skydd betyder därmed inte att laddpunkten installeras utan jordfelsbrytare i elcentralen.

Installationsmanualen anger överströmsskydd av typ C, med 20 A brytare för en box på 16 A och 40 A brytare för en box på 32 A. Installatören behöver samtidigt kontrollera kabelarea, förläggningssätt, förimpedans och lokala krav innan skydden väljs. Produktens inbyggda skydd mot överström, över- och underspänning, jordfel och strömtoppar ersätter inte den projekteringen.

Hur fungerar lastbalansering och mätning?

Terra AC har statisk lastbalansering inbyggd och effekten kan ställas ned till 6 A i appen. För dynamisk lastbalansering mot fastighetens övriga förbrukning krävs en extern energimätare. Den ansluts via RS485 och Modbus och gör att laddningen kan sänkas när annan förbrukning närmar sig huvudsäkringens gräns.

ABB anger att alla modeller har en energimätare av klass B med en noggrannhet på plus eller minus 1 procent. MID-certifierad mätare med display är däremot en option och får inte förutsättas ingå. En bostadsrättsförening eller arbetsgivare behöver därför specificera hur mätvärden ska användas, visas och överföras innan rätt artikel och driftlösning kan väljas.

Extern mätare, kommunikation, konfigurering och eventuell MID-display ska finnas som egna poster i en jämförbar offert. Kort- eller Swishbetalning kräver dessutom en tredjepartslösning enligt ABB, även om ChargerSync-portalen kan ge underlag och hantera RFID-krediter.

Hur installeras och placeras laddaren?

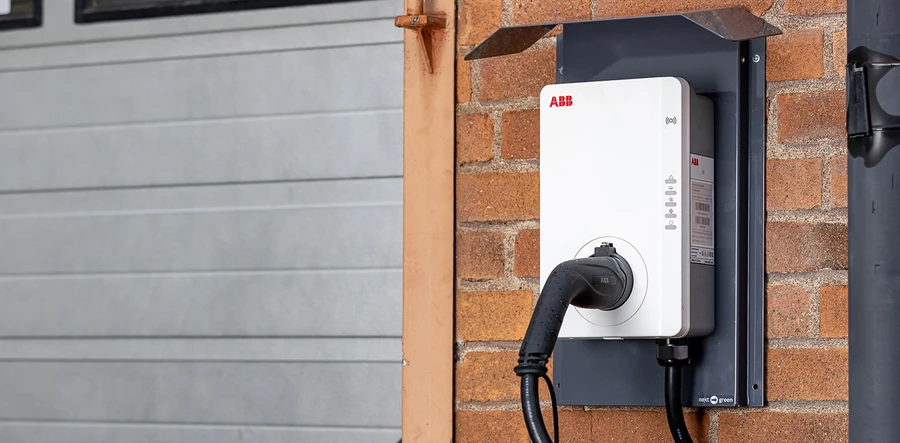

Terra AC är avsedd för både inom- och utomhusbruk. ABB:s svenska specifikation anger IP54, IK10 och ett driftområde från minus 35 till plus 50 grader. Slagtåligheten sjunker till IK8+ mellan minus 35 och minus 30 grader. Uppgifterna gör boxen lämpad för en fasad, carport eller ett parkeringsgarage, men montaget behöver fortfarande följa manualens krav på placering och anslutning.

Boxen mäter 320 × 195 × 110 millimeter enligt den svenska specifikationen och kan monteras på vägg eller piedestal. Piedestal är ett tillbehör för platser där det saknas en lämplig vägg. Placeringen behöver ge kabeln en fri väg till bilens laddport utan att den ligger över en gångyta. Nätverksanslutning, extern energimätare och typ A-skydd behöver samtidigt kunna dras fram till rätt plats.

För vem passar ABB Terra AC och vilket alternativ kan passa annars?

ABB Terra AC passar bäst för köpare som vill specificera laddaren efter platsens behov och accepterar offertstyrd prissättning. En villa får val mellan en och tre faser, kabel och uttag samt dynamisk lastbalansering med extern mätare. Föreningar och mindre företag får OCPP 1.6 och kan välja RFID, mätare med display och 4G när anläggningen kräver dessa funktioner.

Modellen passar sämre för den som vill jämföra ett färdigt standardpaket med publicerat pris. Effektnivå, anslutning, RFID, displaymätare, 4G, lastbalanseringsmätare och montage måste specificeras för att två offerter ska avse samma lösning. ABB:s svenska tekniska specifikation anger 24 månaders garanti, och offerten bör visa om leverantören lämnar andra villkor eller ytterligare garanti.

Wallbox Copper SB är ett alternativ för delad användning där appstyrning och behörighet är viktiga. Verksamheter som planerar flera laddpunkter kan även jämföra modeller för laddbox för företag. Den avgörande frågan för Terra AC är inte om grundspecifikationen räcker, utan om offerten tydligt namnger rätt variant och samtliga tillval som installationen behöver.
